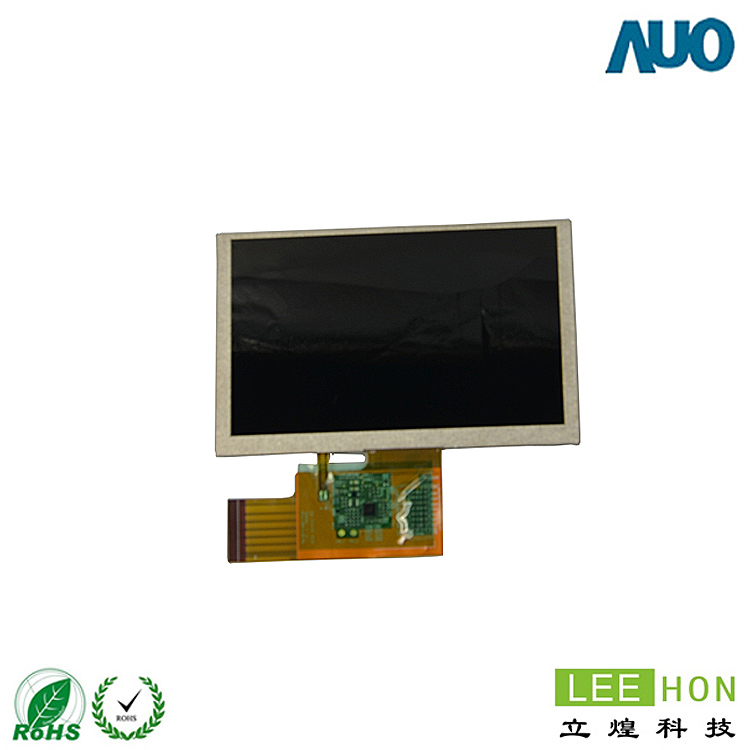

G050VTN01.0是一款偏“板内直连型”的5.0英寸工业小屏，核心特点是800×480分辨率、40pinTTL/RGB8-bit接口、3.3V逻辑供电、约370nit亮度、TN常白显示路线和-20~70℃工作温区；它的优势不是参数特别激进，而是接口直接、结构薄、适合做小型设备的人机界面，但项目上一定要先确认主控是不是支持并口RGB，而不是把它当成LVDS/eDP屏去替。
| 友达5寸G050VTN01.0基本参数 | |
| 面板品牌 | 友达（AUO） |
| 面板型号 | G050VTN01.0 |
| 面板尺寸 | 5英寸 |
| 面板类型 | a-Si TFT-LCD,液晶模组 |
| 点分辨率 | 800（RGB)*480（FHD） |
| 像素密度 | 188PPI |
| 像素布局 | RGB垂直条状 |
| 显示区域 | 108.0*64.8mm（横*竖） |
| 可视区域 | 120.7*76.3mm（横*竖） |
| 外观尺寸 | 3.1mm（横*竖） |
| 表面处理 | 雾面，Hard coating（3H） |
| 面板亮度 | 350cd/m2 (Typ.) |
| 对比度 | 600:1 (Typ.) (透射) |
| 可视角度 | 70/70/50/70 (Typ.)(CR≥10) (左/右/上/下) |
| 工作模式 | TN，常白显示，透射式 |
| 视角 | 上下左右对称 |
| 反应时间 | 20(Typ.)(Tr/Td)(ms) |
| 显示颜色 | 16.2M (6-bit+FRC) |
| 光源类型 | WLED |
| 触摸屏 | 无触摸 |
| 面板重量 | 58.0±2.0g |
| 信号接口 | TTL (1 ch, 8-bit) |
| 驱屏电压 | 3.3V (Typ.) |
| 工作环境 | 工作:-20~70°C; 存储:-30~80°C |
1，友达(AUO) 推出的G050VTN01.0是一款采用a-Si TFT-LCD技术的5.0吋液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。作为一款TN，常白显示，透射式液晶模组产品，G050VTN01.0可以提供370 cd/m²的显示亮度 600:1的透射对比度，以及75/75/65/75 (Typ.)(CR≥10)(L/R/U/D)的可视角度，它的响应时间为20 (Typ.)(Tr+Td) ms。
2，由于每个像素点采用了6-bit + FRC灰阶信号，此产品可以显示16.2M颜色，其显示的色彩饱和度也达到了50% (NTSC)。背光方面此产品采用了3S3P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。G050VTN01.0采用了TTL (1 ch, 8-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
3，它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为2.0G (19.6 m/s²)。基于它白光LED背光，表面镜面等特征，此型号推荐使用于工业等产品。
G050VTN01.0常见问题
Q1：这块5寸屏更适合装在哪类设备上？
A：它更适合工控小屏HMI、仪器仪表、小型控制面板、手持或便携式设备、板内直连的嵌入式终端。原因很直接：这块屏确认是5.0英寸、800×480、40pinRGB8-bit、内置时序控制器、3.3V逻辑供电，属于典型的小尺寸设备显示模组。
Q2：哪些项目看起来能用，实际上不太建议上这块屏？
A：不太建议用于主板只有LVDS、eDP、MIPI输出的项目，也不太适合强户外直射阳光或多人从大角度同时观看的场景。因为它公开规格明确是TTL/RGB接口，不是LVDS/eDP；同时它是TN、NormallyWhite，典型亮度约370cd/m²，视角和高亮能力都更偏设备内嵌式应用，而不是户外高亮广视角路线。
Q3：真正开始选型前，先核对哪几项最关键？
A：先看这5项最省事：
第一，尺寸和分辨率：5.0英寸、800×480。
第二，接口类型：40pinRGB8-bit/TTL。
第三，逻辑供电：3.0–3.6V，典型3.3V。
第四，显示区和外形尺寸：ActiveArea108.0×64.8mm，PhysicalSize120.7×76.3×3.1mm。
第五，工作温区：-20~70℃。
这几项如果有一项对不上，后面驱动板、结构和屏线基本都得重来。
Q4：替代型号时，最容易踩的坑是什么？
A：最容易踩坑的不是“同样5寸、同样800×480”，而是接口体系和背光方案。这块屏明确是TTL/RGB8-bit，如果你拿尺寸相近但接口换成LVDS/MIPI/eDP的型号去替，基本就是点不亮或者时序完全不匹配。另外，它的背光规格建议按恒流60mA去驱动，如果替代屏的背光串并方式或驱动条件不同，原来的背光方案通常也不能直接照搬。
Q5：如果要配触摸、驱动板和线束，工程上最该盯什么？
A：先说驱动板，必须确认主控或驱动板能输出800×480的并行RGB/TTL信号，不要按LVDS屏的思路选板。再说线束，因为它是40pinRGB接口，不能只看“插得上”，还要逐项核对数据线、时钟线、同步线、3.3V电源脚和背光脚。触摸这块更稳妥的做法是当成外加方案单独核，优先按它已确认的108.0×64.8mm显示区去做盖板开窗和贴合设计。另一个容易被忽略的点是，规格书明确写了VDD断电时，输入信号要保持低电平或高阻态，所以驱动板时序和热插拔管控也要做好。
Q6：这块屏还有哪些实际使用上容易被忽略的点？
A：有三点很实用。
第一，它的表面是Glaretype,3H，不是雾面防眩路线，整机前盖和反光控制要一起考虑。
第二，它的灰阶反转方向是6o’clock，装机方向如果不对，观感会变差。
第三，规格书明确提醒长期显示固定画面会有imagesticking风险，建议做屏保或定期切换内容。再加上高温连续运行会加速LED光条衰减，所以量产项目里要把散热、亮度策略和内容策略一起考虑。
杭州立煌科技有限公司从2009年起一直专注LCD液晶屏行业，是友达液晶屏代理商，供应京东方（BOE）、天马（TIANMA）、龙腾（IVO）、友达（AUO）、群创（Innolux）、京瓷（Kyocera）等LCD工业液晶屏原厂原包原装现货，咨询:19157671329
如果开发新产品想采用G050VTN01.0液晶模组，建议您向网站在线客服索要详细规格资料参考。
