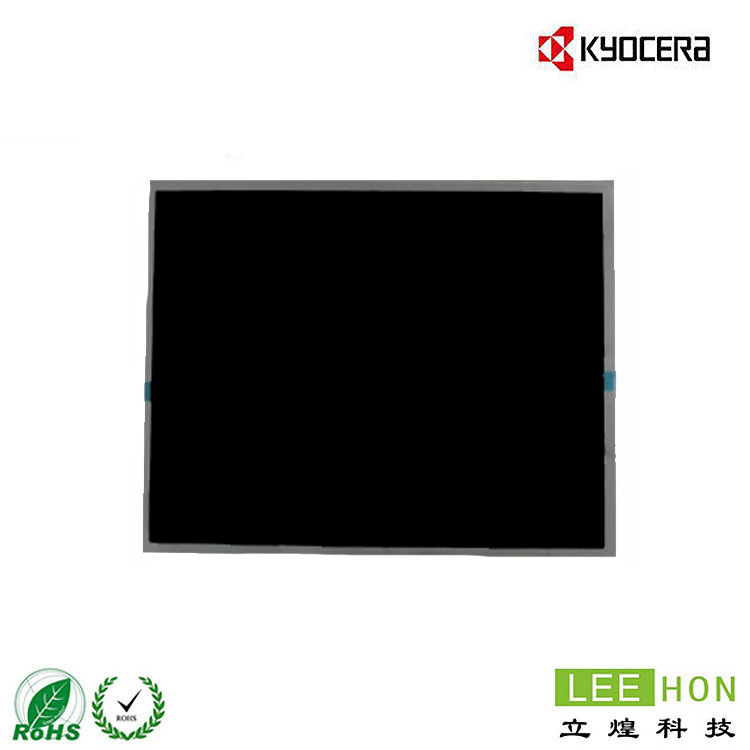

京瓷12.1寸宽温液晶模组MCG121XGLBBQNN-AN20

简要描述：MCG121XGLBBQNN-AN20是一款日系京瓷高端产品,12.1寸宽温液晶模组,无配置触摸,可应用于医疗、交通、车载、影音设备等!性能稳定,工作寿命长久,价格优惠！...

产品报价联系我们

产品分类

/ Products Classification 点击展开+

联系我们

全国统一咨询热线

19157671329

座机：0571-86684288

QQ：3234659108

地址：浙江省杭州市余杭区五常街道西溪软件
园金牛座B2座4层4118-4119

规格参数

京瓷12.1寸宽温液晶模组MCG121XGLBBQNN-AN20基本参数
面板品牌	京东方（BOE）
面板型号	MCG121XGLBBQNN-AN20
面板尺寸	12.1英寸
面板类型	a-Si TFT-LCD,液晶模组
点分辨率	1024(RGB)×768 XGA
像素密度	105PPI
像素布局	RGB垂直条状
显示区域	245.76(W)×184.32(H) mm
外观尺寸	249.0(W)×187.5(H) mm
外观厚度	8.46 （Typ.）mm
表面处理	Hard coating（3H）,AG防眩光
面板亮度	600 cd/m2 (Typ.)
对比度	1000:1（Typ.）
可视角度	89/89/89/89 （Typ.）（CR≥10）
工作模式	常黑显示
视角	全视角
反应时间	13/18（Typ./Max.）（Tr+Td）ms
显示颜色	262k/16.7M
光源类型	WLED
触摸类型	无
面板重量	490 g（Typ.）
信号接口	LVDS (1 ch, 6/8-bit) , 端子 , 20 pins
面板电压	3.3V (Typ.)
工作环境	工作:-30~85°C存储温度:-40~90°C

1，MCG121XGLBBQNN-AN20是京瓷 (Kyocera)推出的一款12.1吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。此产品工作温度为 -30 ~ 85°C，存储温度为 -40 ~ 90°C，耐振动性为1.5G (14.7 m/s2)。它的典型特征总结为: 宽温，高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面。
2，根据京瓷 (Kyocera)于2020年8月14日发布的版本号为20200814的产品规格书，MCG121XGLBBQNN-AN20显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为245.76(宽)×184.32(高) mm，外观尺寸为260.5(宽)×204(高)×8.96(厚) mm，可视尺寸为249.0(宽)×187.5(高) mm，表面处理为雾面，Hard coating (3H)，产品净重490/510g (Typ./Max.)。
3，背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。MCG121XGLBBQNN-AN20采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
如果开发新产品想采用MCG121XGLBBQNN-AN20液晶模组，建议您向网站在线客服索要详细规格资料参考。

MCG121XGLBBQNN-AN20规格参数使用说明

TECHNICAL DATA

参数来源

本页型号 MCG121XGLBBQNN-AN20 规格参数，主要依据原厂规格书、产品标签、厂商公开资料及其他可核验技术信息整理。

代理/供应商

杭州立煌科技有限公司

参数更新时间

2021年06月24日

规格参数用途

本页信息用于 MCG121XGLBBQNN-AN20 技术查询、产品选型及项目前期评估，不作为实时库存、价格、交期或长期供货状态的依据。液晶屏不同版本、后缀及生产批次可能存在规格差异；涉及替代选型、设计导入、驱动匹配、批量采购或对具体参数存在疑问时，建议联系杭州立煌科技进一步核对，并以原厂当前有效规格书、产品实物、样品测试及最终技术确认结果为准。
