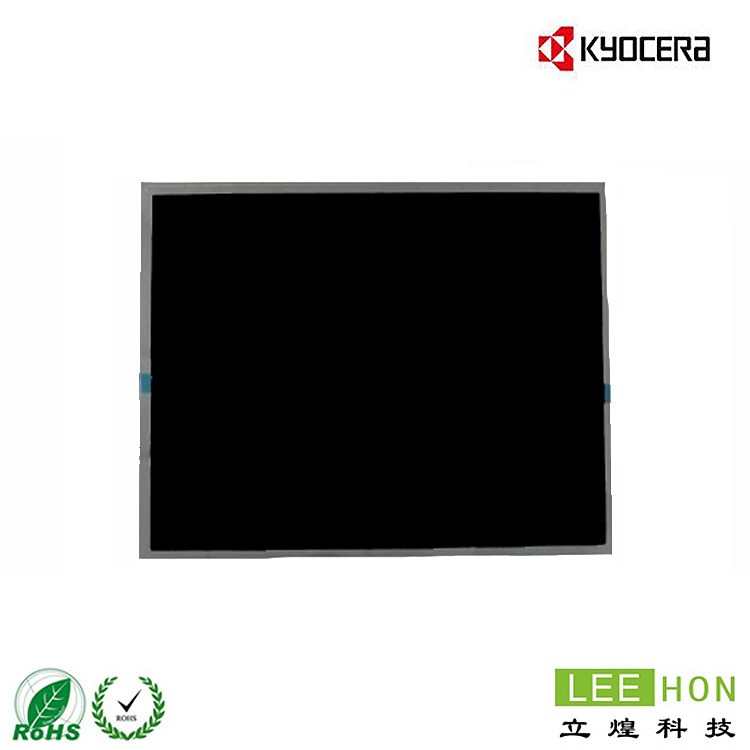

京瓷800×600分辨率12.1寸RGB液晶屏TCG121SVLPBANN-AN00

简要描述：京瓷官方代理商,京瓷RGB液晶屏,全系列产品,正品保证,样品申请,小量快购,中文资料,专业12.1寸RGB液晶屏显示支持,供应链长期保障,研发选型,技术支持,免费测试点屏！...

产品报价联系我们

产品分类

/ Products Classification 点击展开+

联系我们

全国统一咨询热线

19157671329

座机：0571-86684288

QQ：3234659108

地址：浙江省杭州市余杭区五常街道西溪软件
园金牛座B2座4层4118-4119

规格参数

京瓷800×600分辨率12.1寸RGB液晶屏TCG121SVLPBANN-AN00 基本参数
面板品牌	京瓷（KYOCERA）
面板型号	TCG121SVLPBANN-AN00
面板尺寸	12.1英寸
面板类型	a-Si TFT-LCD,液晶模组
点分辨率	800(RGB)×600,SVGA
像素密度	82PPI
像素布局	RGB垂直条状
显示区域	246×184.5 mm (H×V)
外观尺寸	278.3×207.5 mm (H×V)
外观厚度	9.5±0.5（Typ./Max.）mm
表面处理	雾面
面板亮度	500 cd/m2 (Typ.)
对比度	1000:1 (Typ.)（透射）
可视角度	80/80/80/65 (Typ.)(CR≥10)
工作模式	TN , 常白显示, 透射式
视角	-
反应时间	4/22（Typ.）（Tr+Td）（ms）
显示颜色	262K （6-bit）
光源类型	WLED
触摸类型	可配套电容、电阻触摸屏
面板重量	645g（Max.）
信号接口	Parallel RGB (1 ch, 6-bit) , 端子 , 30 pins
面板电压	3.3V（Typ.）
工作环境	工作:-20~70°C存储温度:-30~80°C

1，TCG121SVLPBANN-AN00是京瓷显示器株式会社 (京瓷，Kyocera) 推出的一款采用a-Si TFT-LCD技术的12.1英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。
2，根据京瓷 (Kyocera)于2011年6月24日发布的版本号为20110624的产品规格书，TCG121SVLPBANN-AN00显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为246×184.5 (宽×高) mm，可视尺寸为249.0×187.5 (宽×高) mm，外观尺寸为278.3×207.5 (宽×高)×10(厚) mm，表面处理为雾面，产品净重645g。
3，背光方面此产品采用了3 strings WLED发光的侧入式光源，光源的使用寿命为70K小时，不含背光驱动。TCG121SVLPBANN-AN00采用了Parallel RGB (1 ch, 6-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
4，它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它白光LED背光，寿命大于7万小时，表面雾面等特征，此型号推荐使用于工业。
如果开发新产品想采用TCG121SVLPBANN-AN00液晶模组，建议您向网站在线客服索要详细规格资料参考。

TCG121SVLPBANN-AN00规格参数使用说明

TECHNICAL DATA

参数来源

本页型号 TCG121SVLPBANN-AN00 规格参数，主要依据原厂规格书、产品标签、厂商公开资料及其他可核验技术信息整理。
